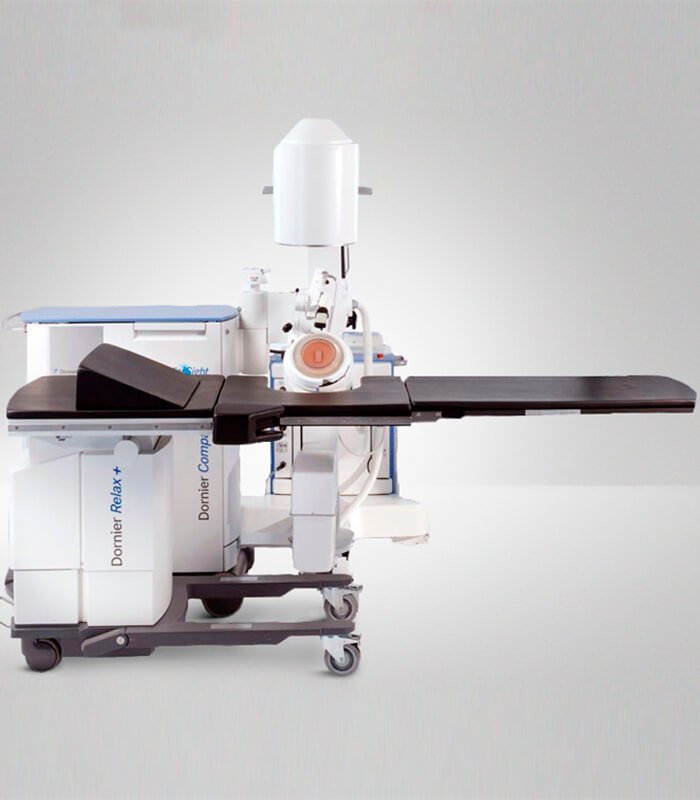

Компактный модульный литотриптор Dornier Compact Sigma

страна производитель Германия

Заполните поле
Пожалуйста, введите корректный адрес e-mail.
Заполните поле
Заполните поле
Заполните поле

Официальная гарантия

Бесплатное обучение

Описание

Compact Sigma – это модульный липтотриптор, объединяющий в себе проверенную компанией Dornier технологию экстракорпоральной ударно-волновой литотрипсии (ESWL) с многофункциональным столом пациента и с-образной дугой рентгенаппарата и предоставляющий все возможности для проведения литотрипсии и эндоурологических процедур. При комбинации с другими элементами, такими как ультразвук, лазер, оптическими приборами и т.п. Compact Sigma становится полномасштабной рабочей станцией. Используя проверенную компанией Dornier технологию генератора искусственных электромагнитных волн (EMSE), Compact Sigma обеспечивает устойчивую и постоянную передачу энергии. Обладая большой глубиной проникновения и широким динамическим диапазоном, технология EMSE идеально подходит для целого спектра применений.

Контакт С-образной дуги с Compact Sigma обеспечивается посредством механического соединения и лазерного наведения. Это гарантирует точность позицирования камня непосредственно в фокальной зоне терапевтической головки.

Имеются гибкие возможности формирования изображения с помощью рентгена или изоцентрического ультразвука. С-образная дуга вращается, обеспечивая визуализацию камней из различных положений. В применяемой по выбору изоцентрическиой системе ультразвука используется запатентованный локализационный манипулятор, облегчающий и упрощающий локализацию с помощью ультразвука.

Ударноволновая головка с гибкими возможностями

Терапевтическая головка с гибкими возможностями излучает ударные волны с различных направлений, обеспечивая выполнение всех процедур при удобном расположении пациентов на спине, что является уникальной особенностью линии литотриптеров Compact компании Dornier.

  • Обеспечивает применение как в положении над столом, так и из положения под столом
  • Все пациенты могут лечиться в положении лежа на спине
  • Ударные волны излучаются с разных направлений

Изоцентрическая конструкция

Данная изоцентрическая конструкция позволяет как системе ударных волн, так и системе формирования изображений вращаться вокруг одной точки. Это гарантирует точную настройку системы наведения и фокуса ударных волн в течение всего времени.

  • Как система ударных волн, так и система формирования изображений вращаются вокруг одной точки
  • Точная настройка системы наведения и фокуса ударных волн
  • Плоскость сканирования постоянно проходит через точку фокуса при изменении углов сканирования
  • Более легкое наведение в трудных условиях

Сдвоенный режим формирования изображений

Compact Sigma предлагает гибкие варианты формирования изображений, которые могут использоваться отдельно или в комбинации.

  • Два режима получения изображения – рентген или изоцентрический ультразвук
  • Одинарный режим получения изображения с использованием либо рентгена, либо изоцентрического ультразвука
  • Сдвоенный режим формирования изображения с помощью двух вариантов получения изображения

Гибкость применения

Универсальная модульная конструкция делает Compact Sigma оптимальным решением для всех областей урологической диагностики и терапии, включая литотрипсию, эндоурологию, чрескожные процедуры и диагностический рентген. С-образная дуга, полностью моторизованный стол пациента Relax+ и многообразные дополнительные устройства делают этот аппарат совершенной многофункциональной системой

Стол пациента Relax+

  • Рентгенопрозрачный стол выдерживает до 180 кг (396 фунтов)
  • Большой диапазон перемещений обеспечивает просмотр всех отделов мочевыводящего тракта
  • Сменная рентгенопрозрачная средняя секция
  • Гибкие возможности: стол можно устанавливать в различные положения относительно осей X, Y, Z, а также положение Тренделенбурга с возможностью изоцентрического и неизоцентрического поворота

Эргономичный дизайн

Улучшенная конструкция Compact Sigma делает перемещение системы быстрым и простым.

  • Пластина механического крепления убирается
  • Кабель питания легко хранится и прячется
  • Удобный выдвижной ящик обеспечивает дополнительное место под хранение

Показания к применению

  • безнаркозное экстракорпоральное использование ударных волн для лечения различных каменных болезней
  • цистоскопия, диагностика и проведение вмешательств в мочеточнике, простате и мочевом пузыре
  • рентгенодиагностика мочеполового тракта, обзорные снимки, контрастные изображения полых органов и сосудистых систем
  • ультразвуковая диагностика
  • чрескожная нефролитотомия
  • уретерореноскопия
  • ортопедия (ЭУВТ) (опционально)
Характеристики

ИСТОЧНИК УДАРНОЙ ВОЛНЫ

  • Апертура: 140 мм
  • Макс. глубина проникновения: 150 мм
  • Кол-во уровней энергии: 9 уровней
  • Частота импульсов: 60-180, ЭКГ
  • Позиционирование источника ударной волны: Изоцентрическая консоль с тремя шарнирами
  • Электропитание: 115 / 230 В + 10%, 50/60 Гц, 1,0 кВА
  • Масса: 170 кг

СИСТЕМА УЛЬТРАЗВУКОВОЙ ЛОКАЛИЗАЦИИ

  • Cканер походит как для наведения при ударно-волновой терапии, так и для независимой диагностики
  • Перекрестье для точного определения фокуса ДУВТ
  • Широкополосный датчик для диагностических манипуляций и контроля проведения литотрипсии
  • Изоцентрический кронштейн для точной локализации датчика
  • Прямой контакт датчика с кожей, исключающий искажение изображения
  • Широкий диапазон регулирования для получения оптимального изображения
  • жк монитор 19-дюймов

СИСТЕМА РЕНТГЕНОВСКОЙ ЛОКАЛИЗАЦИИ

  • Тип: мобильная рентгеновская С-дуга
  • Генератор: от 3 кВт
  • Рентгеновская трубка: фиксированный/вращающийся анод анод с двойным фокусом
  • ЭОП: 9” – 12”
  • Электропитание: однофазный ток 115/230 в ±10%, 50/60 Гц, 16 А

УРОЛОГИЧЕСКИЙ СТОЛ ПАЦИЕНТА

  • Функциональные возможности:
    • рентген прозрачные секции стола из углеродного волокна
    • свободный доступ к пациенту со всех сторон
    • низкая высота стола для укладки невысоких пациентов
    • высокая грузоподъемность, позволяющая использовать стол для лечения крупных пациентов
    • большой диапазон перемещений стола
    • «нулевая» позиция стола
    • широкий выбор дополнительных принадлежностей
  • Напряжение: 115/240 V, ±10%, 50/60 Hz
  • Потребляемая мощность: max. 180 VA
Комплектация

Ударный модуль CompactSigma, ультразвуковой сканер, УЗ датчик,  рентгеновская С-дуга, стол пациента, опции к столу.
